Verrouillage du plateau d'opération au sol : Guide de stabilité des roulettes et de sécurité peropératoire

Un décalage de 3 mm lors d'une anastomose microchirurgicale. Une dérive de 2 degrés pendant qu'un neurochirurgien navigue sur des cibles à l'échelle millimétrique. Ce ne sont pas des scénarios hypothétiques : ce sont les conséquences d'un verrouillage insuffisant du verrouillage au sol de la table d'opération que j'ai observées dans 15 pays et plus de 60 installations de blocs opératoires. La table d'opération est le dispositif de soutien du patient le plus critique dans la salle chirurgicale, mais sa stabilité dépend d'un mécanisme que la plupart des équipes d'approvisionnement évaluent à peine : le système de verrouillage des roulettes et de contact au sol. Lorsque ce système tombe en panne, même partiellement, toute l'équipe chirurgicale compense par des micro-ajustements qui allongent le temps opératoire, augmentent la fatigue et élèvent le risque pour le patient.

Le problème n'est pas que les fabricants ignorent la stabilité. La norme CEI 60601-2-46:2023 (Édition 4.0) aborde explicitement les risques mécaniques, y compris la résistance structurelle et la stabilité, à l'article 201.9. Le problème est que les hôpitaux et les distributeurs testent rarement le mécanisme de verrouillage au sol dans des conditions réalistes lors de la réception. Une table peut réussir un test de charge statique en usine et pourtant dériver sur un sol époxy poli à 3 heures du matin lorsque l'équipe de nettoyage vient de laver le bloc opératoire numéro 4. Cet article détaille l'ingénierie, les normes, les modes de défaillance et la liste de contrôle d'approvisionnement dont vous avez besoin pour garantir que votre table d'opération reste exactement là où le chirurgien l'a laissée.

Pourquoi le verrouillage au sol de la table d'opération est une question de sécurité du patient

Le verrouillage au sol de la table d'opération n'est pas une fonction de confort, c'est un mécanisme de sécurité primordial. Au cours d'une intervention typique de 4 heures, l'équipe chirurgicale applique des forces latérales via la pression des instruments, la tension des écarteurs et le repositionnement du patient. Si la base de la table se déplace ne serait-ce que de 1 à 2 mm sous ces charges, le chirurgien perd ses repères spatiaux. En chirurgie laparoscopique, où la caméra est fixée à un bras monté sur la table, tout mouvement de la base se traduit directement par un déplacement de l'image sur le moniteur. Le chirurgien doit s'arrêter, se réorienter et confirmer l'anatomie, ajoutant 30 à 90 secondes par épisode. Multipliez cela sur une fusion vertébrale de 6 heures, et vous obtenez un temps d'anesthésie supplémentaire mesurable.

La STERIS 5085 SRT, l'une des tables de référence du secteur, illustre cette priorité d'ingénierie avec ses verrous de sol autonivelants conçus pour la stabilité sur les sols irréguliers et ses roulettes robustes à roulements ultra-lisses. Cette philosophie de conception, qui traite l'interface de contact au sol comme un composant de précision plutôt qu'une réflexion après coup, est ce qui distingue les tables qui restent d'une solidité à toute épreuve pendant une intervention de 10 heures de celles qui développent une légère dérive au bout de six mois d'utilisation.

D'après mon expérience dans plus de 60 installations de blocs opératoires, la plainte numéro un concernant la stabilité de la part des équipes chirurgicales n'est pas une défaillance catastrophique, mais une micro-dérive progressive qui s'aggrave au fil des mois à mesure que les joints des roulettes se dégradent et que les patins de verrouillage au sol s'usent. Lorsque le personnel la signale, la table dérive déjà depuis des semaines.

Systèmes de freinage central vs verrous de roulettes individuels

Les tables d'opération modernes utilisent l'une des deux principales architectures de verrouillage : un système de freinage central (CBS) ou des verrous de roulettes individuels. Comprendre la différence est essentiel pour les spécifications d'approvisionnement et les tests de réception.

Les systèmes de freinage central engagent les quatre (ou cinq) roulettes simultanément par une seule action de pédale ou de levier. Le mécanisme utilise généralement une came ou une liaison qui plaque les patins de verrouillage contre le sol tout en immobilisant simultanément la rotation. L'avantage est la rapidité et la cohérence : une seule action verrouille tout, éliminant le risque qu'un membre du personnel oublie de verrouiller une roulette. Les systèmes haut de gamme, comme ceux spécifiés dans la CEI 60601-2-46, incluent un indicateur visuel ou tactile confirmant le verrouillage complet.

Les verrous de roulettes individuels exigent que l'opérateur engage chaque roue séparément. Cela est courant sur les tables économiques et les anciens modèles hydrauliques. Le risque est évident : lors d'un changement précipité entre deux interventions, une infirmière de circulation peut verrouiller trois roulettes sur quatre. La roulette non verrouillée devient un point de pivot, et la table tourne sous la charge latérale. J'ai vu ce mode de défaillance exact provoquer une rotation de 5 degrés lors d'une séquence de fluoroscopie avec un arceau, obligeant le radiologue à répéter la prise de vue.

• Verrou central total : Verrouille simultanément la rotation et le pivotement de la roue. Idéal pour les blocs opératoires à fort volume où la rapidité de rotation compte. TENTE et autres fabricants de roulettes de qualité médicale les produisent avec des roulements à billes de précision et des bandes de roulement en polyuréthane évalués pour une charge dynamique de 125 kg / charge statique de 375 kg par roulette.
• Verrou directionnel : Verrouille uniquement le pivotement, permettant un transport en ligne droite. Utile pour les tables qui doivent être repositionnées entre les interventions mais verrouillées pendant la chirurgie.
• Verrou de sol (stabilisateur) : Un mécanisme séparé où les pieds stabilisateurs descendent au-delà des roulettes pour entrer en contact direct avec le sol. Cela soulève complètement le poids de la table des roulettes, offrant la plus grande stabilité. Courant sur les tables conçues pour les procédures bariatriques ou de traction orthopédique.
• Verrou de sol autonivelant : Compense les sols inégaux (jusqu'à 10 mm de variation) en permettant à chaque pied de s'articuler indépendamment. Essentiel dans les bâtiments hospitaliers anciens où la planéité du sol n'est pas garantie.

IEC 60601-2-46:2023 Exigences de stabilité et de sécurité mécanique

La quatrième édition de l'IEC 60601-2-46, publiée en mai 2023, est la norme particulière régissant la sécurité des tables d'opération. Elle remplace la troisième édition de 2016 et s'aligne structurellement sur l'IEC 60601-1:2005 et ses Amendements 1 et 2. Pour le verrouillage au sol et la stabilité, les clauses pertinentes relèvent de la section 201.9 (Protection contre les dangers mécaniques).

Les exigences clés qui affectent directement les performances de verrouillage au sol comprennent :

• Test de stabilité statique : La table ne doit pas basculer ni glisser lorsqu'elle est soumise à des forces latérales et longitudinales spécifiées à hauteur maximale et à inclinaison maximale. Le test simule un chirurgien s'appuyant sur le bord de la table pendant une intervention.
• Facteur de sécurité en traction (Tableau 201.101) : Les composants structurels, y compris le châssis de base et les points de montage des roulettes, doivent respecter des facteurs de sécurité minimaux, tant en usage normal qu'en condition de défaillance unique.
• Protection des parties mobiles : Le mécanisme de verrouillage ne doit pas créer de points de pincement ou de risques de cisaillement pour le personnel actionnant la pédale ou le levier.
• Condition de défaillance unique : Si un verrou de roulette tombe en panne, la table doit rester stable sous charge nominale. C'est pourquoi les tables à quatre roulettes avec verrouillage central doivent démontrer une stabilité à trois roulettes.

Déplacement peropératoire : Modes de défaillance et facteurs de risque

Le déplacement de la table d'opération pendant la chirurgie se produit rarement comme un événement soudain et dramatique. Il se manifeste par un micro-mouvement progressif qui s'accumule au cours de l'intervention. Comprendre les modes de défaillance aide les ingénieurs biomédicaux et les gestionnaires de bloc opératoire à détecter les problèmes avant qu'ils n'affectent les soins aux patients.

Dégradation du joint de roue. La bande de roulement en polyuréthane ou en caoutchouc des roulettes médicales durcit avec le temps, surtout lorsqu'elle est exposée aux désinfectants à base d'ammonium quaternaire et à la vapeur de peroxyde d'hydrogène utilisés dans le nettoyage terminal du bloc opératoire. Une bande de roulement durcie perd son coefficient de friction sur les sols lisses. La table se “ verrouille ” toujours mécaniquement, mais le patin glisse sous une charge latérale. C'est la cause la plus fréquente de dérive tardive que je rencontre lors des appels de service sur le terrain.

Contamination du roulement pivotant. Les champs chirurgicaux, le matériel de suture et la poussière d'os s'accumulent dans le chemin de roulement pivotant. Même avec des protège-fils (comme spécifié par TENTE et des fabricants similaires), l'entrée de particules fines augmente la friction de pivotement de manière inégale. Une roulette résiste à la rotation tandis que d'autres se déplacent librement, créant un biais directionnel sous charge.

Inadéquation de l'état du sol. Une table testée sur du béton en usine se comporte différemment sur du carreau vinyle composite poli (VCT), de la résine époxy ou un revêtement de sol antistatique conducteur. Les critères de performance du DHA (Defense Health Agency) pour les équipements de salle d'opération précisent explicitement : “ Les roulettes fournies doivent être conçues pour une utilisation sur le revêtement de sol installé. ” Il s'agit d'une exigence d'approvisionnement que de nombreuses équipes d'ingénierie hospitalière négligent.

Testez toujours le blocage au sol sur le SOL RÉEL de votre salle d'opération, pas sur le carreau de la salle d'exposition. Amenez la table dans la pièce où elle sera utilisée, enclenchez les blocages et appliquez une poussée latérale de 25 kg à hauteur de plateau. Si elle bouge de plus de 2 mm, refusez-la ou spécifiez des patins différents.

Erreurs de répartition de charge. La figure AA.1 de la norme IEC 60601-2-46 fournit des indications sur la répartition de la masse pour les patients dépassant 135 kg. Lorsqu'un patient obèse est positionné de manière excentrée (fréquent dans les approches en décubitus latéral), la charge excentrée crée un moment de basculement que les bloqueurs de sol doivent contrer. Les tables conçues pour une charge totale de 250 kg peuvent ne supporter que 180 kg en Trendelenburg complet avec inclinaison latérale — vérifiez les courbes de déclassement dans le dossier technique.

Conditions du sol, choix des roulettes et compatibilité.

L'interaction entre le matériau des roulettes et la surface du sol détermine les performances réelles de blocage. Aucune ingénierie du mécanisme de frein central ne compense un déséquilibre de friction entre le patin et le sol. Voici comment évaluer la compatibilité :

• Sols en résine époxy (les plus courants dans les salles d'opération modernes) : Surface lisse et peu poreuse. Nécessite des patins en polyuréthane souple (Shore A 60–70) pour une friction adéquate. Les roulettes en nylon ou phénolique dures glisseront. Les versions antistatiques sont obligatoires conformément aux exigences de mise à la terre de la norme IEC 60601-1.
• Vinyle conducteur (revêtement de sol antistatique pour salle d'opération) : Légèrement texturé. Les roulettes en PU standard fonctionnent bien, mais vérifiez que la bande de roulement chargée en carbone ne marque pas le sol. La spécification non marquante est essentielle pour l'esthétique du contrôle des infections.
• Carrelage céramique ou porcelaine (installations plus anciennes) : Les joints de mortier créent des micro-vibrations pendant le transport et peuvent faire que le patin de blocage chevauche plutôt que de s'asseoir à plat. Des pieds à nivellement automatique avec patins articulés sont fortement recommandés.
• Sols inégaux ou endommagés : Toute variation de plancher dépassant 5 mm sur une portée de 1 mètre nécessite des stabilisateurs autolissants. Les pieds fixes standards vont osciller, et la table se déplacera sous charge dynamique.

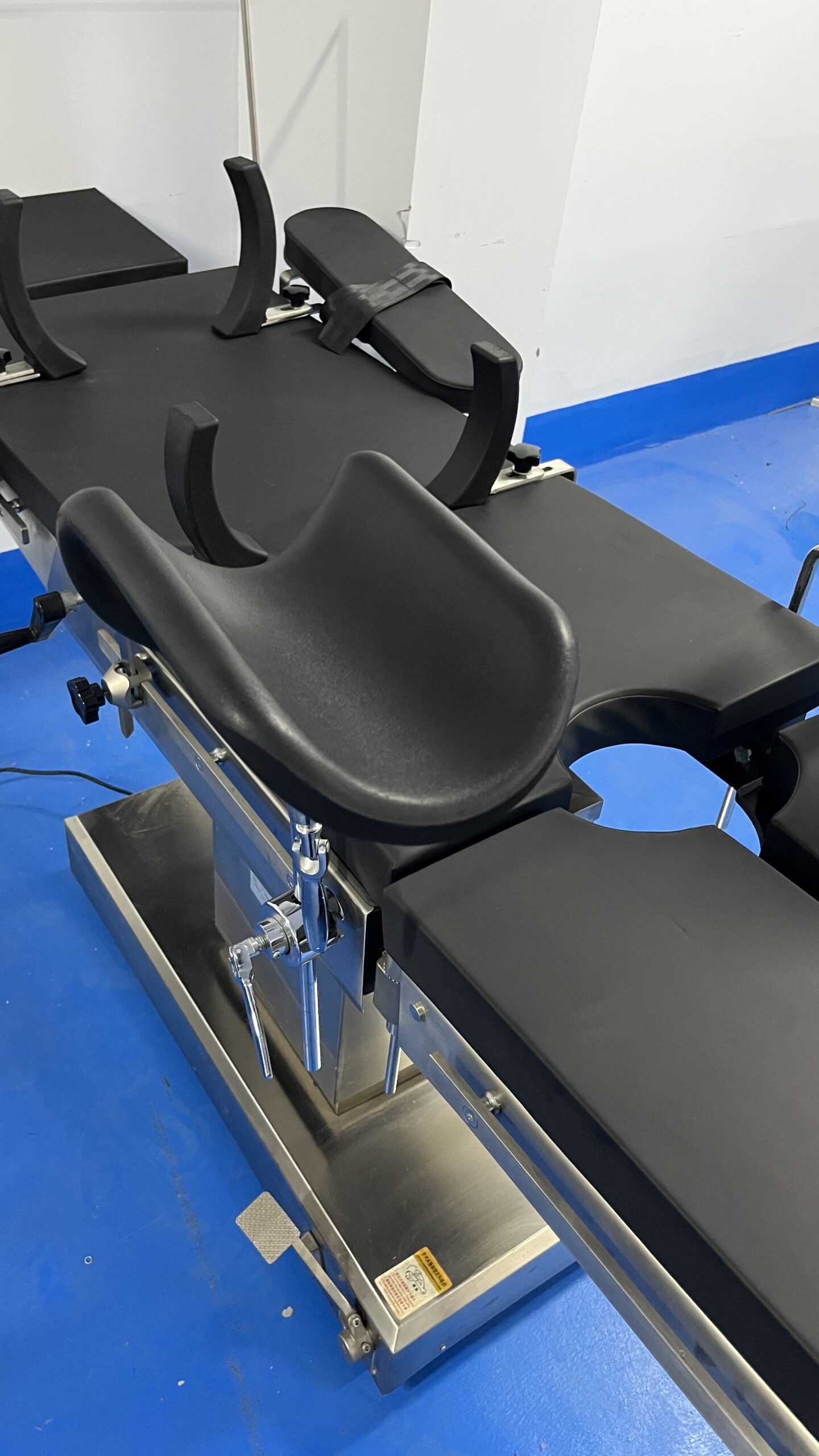

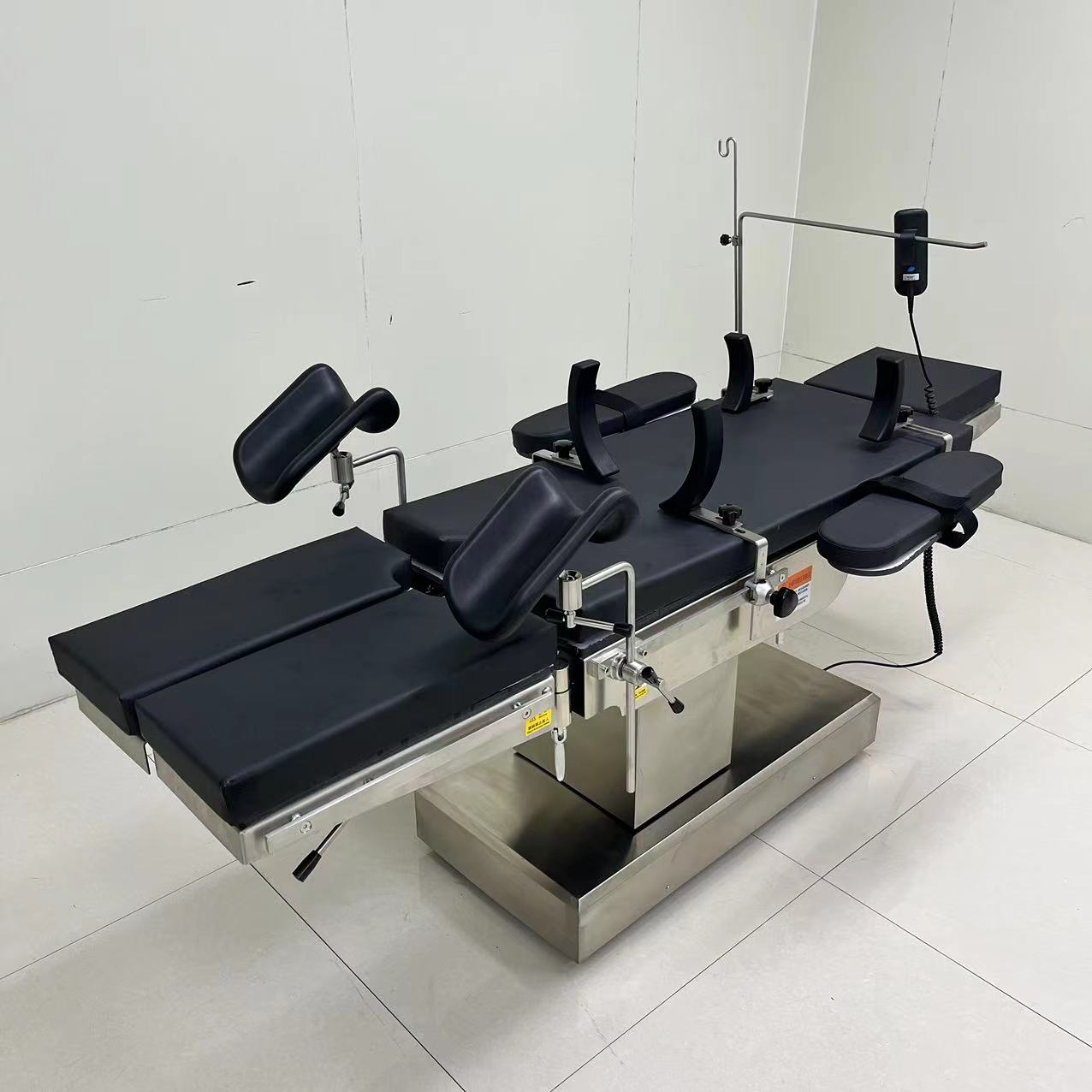

Lors de la spécification des roulettes pour une projet de bloc opératoire clé en main, incluez le matériau du sol, la finition et la tolérance de planéité dans votre cahier des charges technique. Le fournisseur de la table d'opération doit confirmer par écrit la compatibilité des roulettes avant expédition. Chez Sanyang Medical, nous fournissons des questionnaires sur l'état du sol dans le cadre de notre évaluation pré-installation pour chaque projet de bloc opératoire.

Test de réception pour l'approvisionnement : une liste de contrôle pratique

L'écart entre la certification d'usine et la performance réelle est à l'origine de la plupart des défaillances de stabilité. Votre protocole de test de réception doit aller au-delà du rapport d'essai CE et vérifier la performance dans l'environnement clinique réel. Voici la liste de contrôle que j'utilise pour chaque installation :

• Étape 1 – Inspection visuelle : Confirmez que les quatre (ou cinq) roulettes sont présentes, non endommagées et tournent librement. Vérifiez que les protège-fils sont intacts. Assurez-vous que la pédale/levier de verrouillage central parcourt toute sa course sans se bloquer.
• Étape 2 – Test d'engagement du verrou : Engagez le verrou central. Essayez de faire tourner chaque roulette à la main. Aucune ne doit pivoter ni rouler. Si une roulette bouge, il faut ajuster la liaison avant usage clinique.
• Étape 3 – Test de poussée latérale : Avec la table à hauteur maximale et les verrous engagés, appliquez 250 N (environ 25 kg de force) latéralement sur le bord du plateau. Mesurez le déplacement avec un comparateur. Acceptable : moins de 2 mm. Rejet : tout glissement visible.
• Étape 4 – Stabilité en Trendelenburg : Inclinez la table au maximum en Trendelenburg (généralement 25–30 degrés). Placez un sac de sable de 135 kg à l'extrémité tête. La table ne doit ni basculer ni glisser. Répétez en Trendelenburg inversé.
• Étape 5 – Vérification spécifique au sol : Effectuez les étapes 3 et 4 sur le sol réel du bloc opératoire, et non sur le quai de chargement. Si l'hôpital dispose de plusieurs types de sols dans les blocs, testez dans chaque salle.
• Étape 6 – Test de cycle répété : Engagez et relâchez le verrou 50 fois. Refaites le test de déplacement latéral. Cela simule environ 2 semaines de rotation à volume élevé dans le bloc opératoire et révèle les premiers signes d'usure.
• Étape 7 – Documentation : Enregistrez toutes les mesures, photographiez l'état des roulettes et déposez le rapport d'acceptation auprès du service de génie biomédical. Cela devient la référence pour les comparaisons de maintenance préventive.

Maintenance et gestion de la stabilité à long terme

Les performances de verrouillage au sol se dégradent avec le temps. Un programme de maintenance préventive (MP) spécifique au système de roulettes et de verrouillage empêche la dérive progressive que tolèrent les équipes chirurgicales jusqu'à ce qu'elle devienne un incident de sécurité. Sur la base des données terrain de notre réseau de service, voici les intervalles que je recommande :

• Mensuel : Inspection visuelle des bandes de roulement des roulettes pour détecter fissures, méplats ou dommages chimiques. Vérifier la tension du ressort de rappel de la pédale de verrouillage. Nettoyer les chemins de roulement pivotants avec un chiffon non pelucheux — ne pas utiliser d'air comprimé, qui enfonce les particules plus profondément.
• Trimestriellement : Effectuer le test de poussée latérale à 250 N et enregistrer le déplacement. Comparer à la référence d'acceptation. Si le déplacement a augmenté de plus de 50 %, planifier le remplacement des patins.
• Annuellement : Inspection complète de l'ensemble de roulettes incluant le jeu des roulements, l'intégrité du joint pivotant et l'épaisseur du patin de verrouillage au sol. Remplacer les patins si l'épaisseur est inférieure à 70 % de la spécification d'origine. Lubrifier les points de pivotement des liaisons avec de la graisse silicone de qualité médicale.
• Tous les 3 à 5 ans : Remplacer les ensembles de roulettes indépendamment de leur état apparent. Le polyuréthane se dégrade intérieurement même sans dommage visible en surface. Le coût d'un jeu de roulettes est négligeable par rapport à la responsabilité d'un déplacement peropératoire.

Pour les hôpitaux fonctionnant sous système de management de la qualité ISO 13485 ou se préparant aux audits de surveillance MDR 2017/745, documenter chaque action de MP dans l'historique du dispositif. Le système de verrouillage au sol de la table d'opération est un sous-système critique pour la sécurité — traiter sa maintenance avec la même rigueur que les systèmes hydrauliques ou électriques.

Conclusion

Le verrouillage au sol de la table d'opération n'est pas une note de bas de page dans la fiche technique — c'est l'interface entre une plateforme chirurgicale de précision et la réalité physique du sol de votre bloc opératoire. La norme IEC 60601-2-46:2023 fixe le seuil de sécurité minimal, mais la stabilité réelle dépend de la compatibilité roulettes-sol, des tests d'acceptation appropriés et d'une maintenance préventive disciplinée. Les tables qui fonctionnent parfaitement pendant une décennie sont celles où l'équipe des achats a posé les bonnes questions en amont et où l'équipe biomédicale a entretenu le système de verrouillage avec la même attention que pour l'hydraulique et l'électronique.

Si vous spécifiez des tables d'opération pour une nouvelle construction ou un cycle de remplacement, inclure des critères de performance de verrouillage au sol dans votre document d'appel d'offres. Tester sur vos sols réels. Exiger une capacité de mise à niveau automatique si votre bâtiment a plus de 10 ans. Et intégrer le remplacement des roulettes dans votre plan d'investissement quinquennal. Pour une évaluation complète de vos besoins en bloc opératoire — de la sélection de la table à la planification des pièces de rechange—contactez notre équipe d'ingénierie pour une consultation spécifique au projet.
