Sistemas de control de luces quirúrgicas explicados: paneles táctiles, controles de pared, mangos estériles y control integrado del quirófano

Especificar una luz quirúrgica generalmente comienza con la fotometría. Los equipos comparan la iluminancia central, el índice de reproducción cromática y la dilución de sombras, luego aprueban un cabezal que cumple con la IEC 60601-2-41 y continúan. La interfaz de control — lo que todo cirujano, enfermero instrumentista y enfermero circulante tocará docenas de veces al día — a menudo se decide por lo que el fabricante incluye como estándar. Eso es un hábito costoso. He visto a un programa de cardiología aceptar una luz perfectamente especificada cuyo único control de atenuación estaba detrás de la estación de anestesia, obligando al cirujano a romper la esterilidad para ajustar la intensidad durante la disección. El problema se podía solucionar gratis en la etapa de diseño y resultaba caro una vez que la sala estaba en funcionamiento.

Como fabricante que envía luces quirúrgicas LED con la gama completa de opciones de control — paneles táctiles montados en el cabezal, paneles de control de pared, controles remotos manuales, mangos estériles e integración centralizada — a hospitales y distribuidores en más de 30 países, nos vemos constantemente involucrados en esta decisión. El sistema de control no es un accesorio cosmético; es una decisión de flujo de trabajo, control de infecciones y adquisiciones en una sola. Si está evaluando luces quirúrgicas LED para una nueva construcción o una renovación, la interfaz de control merece la misma atención de ingeniería que le da al propio cabezal de luz.

Esta guía recorre las cinco opciones de control principales — el panel táctil montado en el cabezal, el panel de control de pared, el control remoto manual, el mango estéril y la integración centralizada del quirófano — y las compara en términos de ergonomía, control de infecciones, costo de instalación y los escenarios clínicos donde cada una tiene su lugar. Complementa nuestra guía de compra de luz quirúrgica LED, que cubre las especificaciones fotométricas en profundidad; aquí el enfoque está estrictamente en cómo se comanda la luz una vez que está colgada en la sala.

Por qué la Interfaz de Control Merece Tanta Atención como el Cabezal de Luz

Una luz quirúrgica es evaluada por dos grupos de personas que rara vez se hablan durante la adquisición. El ingeniero biomédico y el comité de adquisiciones la evalúan como equipo regulado: ¿Cumple con la IEC 60601-2-41 Edición 3 (2021)? ¿Cuál es la iluminancia central, el rango de temperatura de color, la clase de seguridad fotobiológica? — y esas preguntas se responden en un informe de prueba de tipo. Pero las personas que conviven con la luz todos los días la evalúan como una interfaz: ¿Puedo atenuarla sin apartar la mirada del campo? ¿Puedo reposicionarla con una mano enguantada? ¿El panel resiste el desinfectante que ya usamos? Esas preguntas solo las responde el sistema de control, que también conlleva un riesgo clínico que la fotometría no tiene: una luz que no se puede ajustar rápidamente se queda con la intensidad incorrecta, y una superficie de control que no se puede limpiar se convierte en un reservorio de contaminación.

Especifique la interfaz de control de la misma manera que especifica el cabezal de luz: según el flujo de trabajo real de la sala, no según un folleto. El error más común que vemos es que un hospital estandariza un tipo de control en todas las especialidades, y luego descubre que el equipo de cardiología y el de endoscopia necesitaban dos respuestas completamente diferentes.

Explicación de los Cinco Principales Sistemas de Control de Luces Quirúrgicas

Casi todas las luces quirúrgicas del mercado ofrecen alguna combinación de los cinco métodos de control a continuación. No son mutuamente excluyentes: una luz bien configurada suele llevar dos o tres de ellos para que cualquier miembro del equipo pueda comandar el campo desde donde se encuentre.

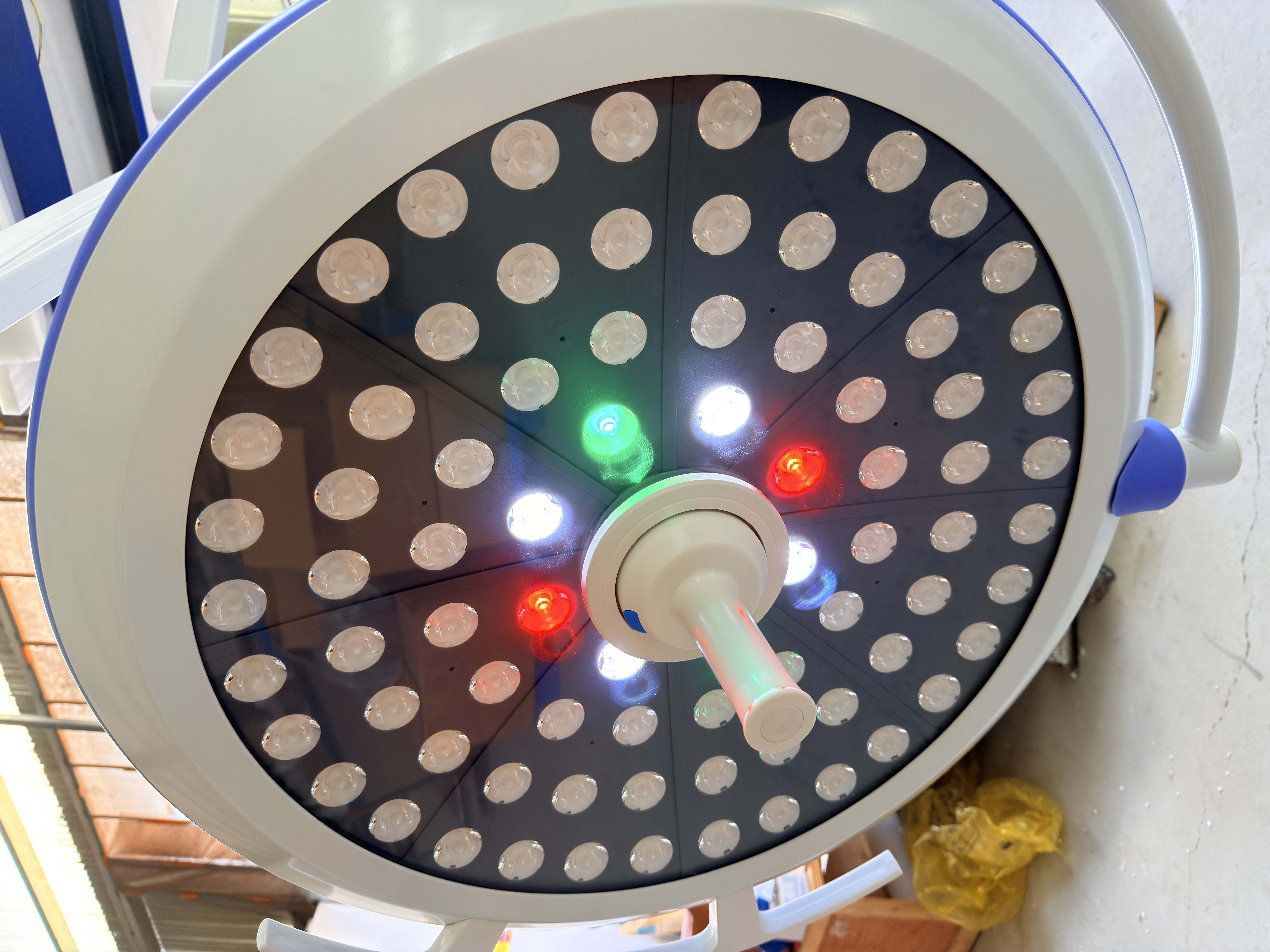

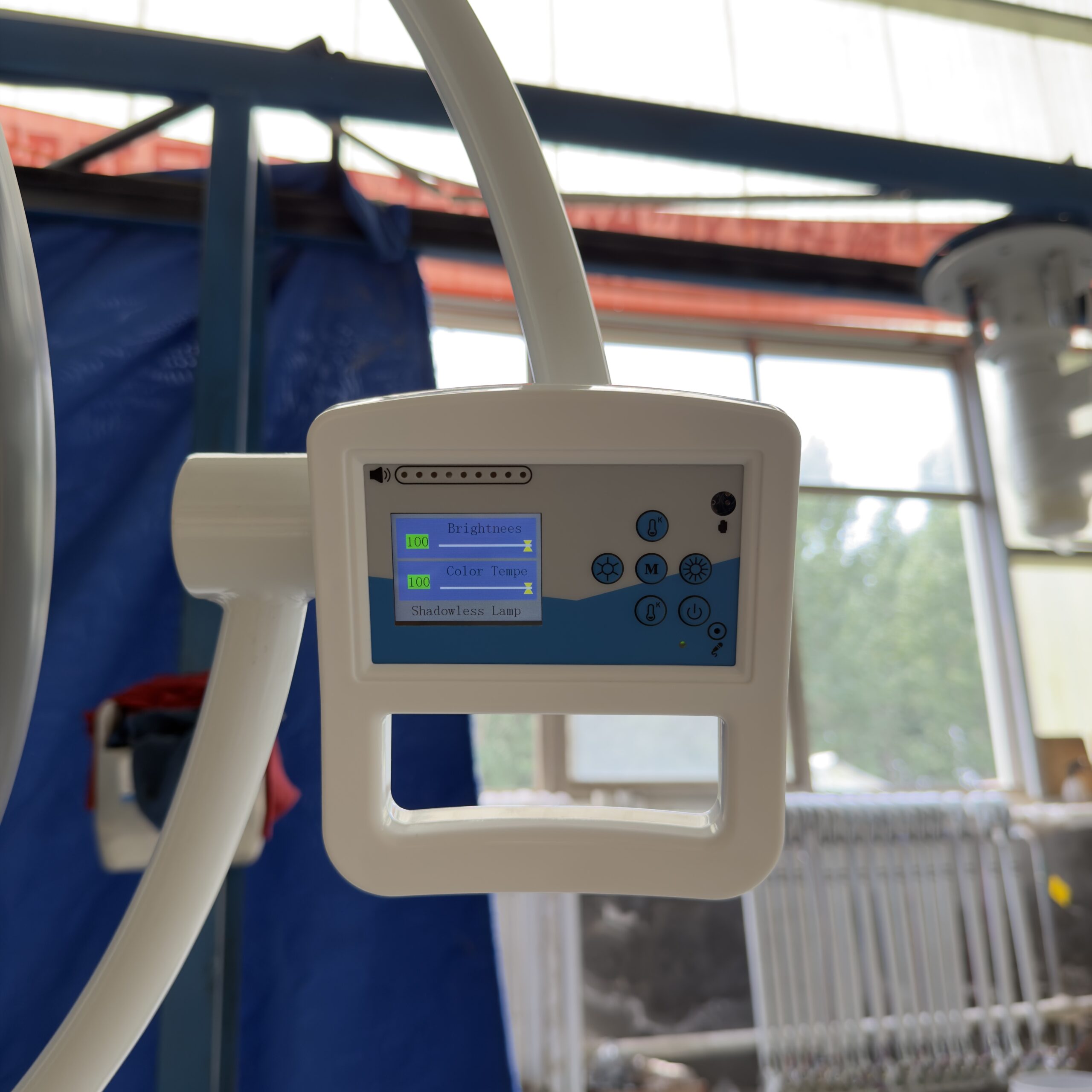

1. Control del panel táctil montado en la cabeza

El panel táctil es una superficie de control plana, generalmente capacitiva, montada en la cabeza luminosa o en el yugo central, al alcance del campo estéril. Permite al operador ajustar la iluminancia, cambiar entre tamaños de campo de luz, modificar la temperatura de color y, en ocasiones, activar un modo endoscópico que realza el contraste en cavidades profundas, todo con la punta de un dedo. Al estar en la propia cabeza, el control se desplaza con la luz: dondequiera que el cirujano posicione el campo, los controles están allí. Fabricantes como Surgiris construyen iluminación ergonómica alrededor de este principio, colocando el ajuste cerca del punto de uso.

La ventaja es la inmediatez y la granularidad: un buen panel táctil ofrece una atenuación suave y sin escalones, retroalimentación instantánea, y puede tener una superficie sellada con frontal de vidrio sin espacios para que entre líquido. La desventaja es lo mismo que lo hace atractivo: es una superficie plana en el borde del campo estéril, tocada por manos enguantadas y limpiada entre casos. El sellado importa más que la lista de características: el índice de protección IP del frontal y si un bisel elevado atrapa el líquido. Un panel mal sellado es un problema crónico de control de infecciones; uno bien sellado es casi invisible para la rutina de limpieza.

2. Panel de control de pared

Un panel de control de pared es una estación fija montada en la pared del quirófano, típicamente cerca de la puerta o de la estación de lavado, que comanda una o más luces en la sala. Es la interfaz principal de la enfermera circulante: desde un solo panel, la enfermera enciende y apaga las luces, las atenúa, selecciona ajustes predefinidos y, a veces, controla la iluminación ambiental y otros dispositivos. La línea de productos Wall Control de Stryker se basa en esta idea: permitir que el miembro del equipo no estéril maneje las luces sin entrar en el campo estéril.

La fortaleza del panel de pared es la separación de funciones: el equipo estéril trabaja en el campo mientras la enfermera circulante trabaja en la pared, así que nadie rompe la esterilidad para cambiar la luz. También centraliza el control de múltiples cabezales, lo cual es invaluable en una sala con una luz primaria y una secundaria. La limitación es la distancia: el panel solo es útil para quien está cerca de la pared, por lo que no puede reemplazar un control al que el cirujano pueda acceder durante el caso, y debe estar cableado en la sala durante la construcción o renovación.

3. Control remoto portátil

El control remoto portátil es un dispositivo portátil, generalmente infrarrojo o de radiofrecuencia, que se pasa por la sala o se monta en un soporte al alcance del equipo quirúrgico. Ofrece los mismos ajustes que un panel táctil (intensidad, tamaño de campo, temperatura de color), pero mediante botones táctiles que se pueden operar sin mirar. Algunos controles remotos están diseñados para ser limpiados y usados de forma semiestéril; otros son dispositivos estrictamente no estériles manejados solo por el personal circulante.

La ventaja del control remoto es la flexibilidad y el bajo costo de instalación: no necesita cableado más allá de la luz misma y se puede reposicionar o reemplazar sin tocar el edificio, lo que lo convierte en una solución práctica para clínicas, salas de procedimientos menores y modernizaciones. Las desventajas son las de cualquier objeto portátil en un entorno estéril: puede extraviarse o dejarse en una superficie no estéril, y sus botones y juntas pueden albergar contaminación si no está diseñado para una limpieza completa. Un control remoto gana su lugar como un control secundario y de conveniencia, más que como la única interfaz para un quirófano principal ocupado.

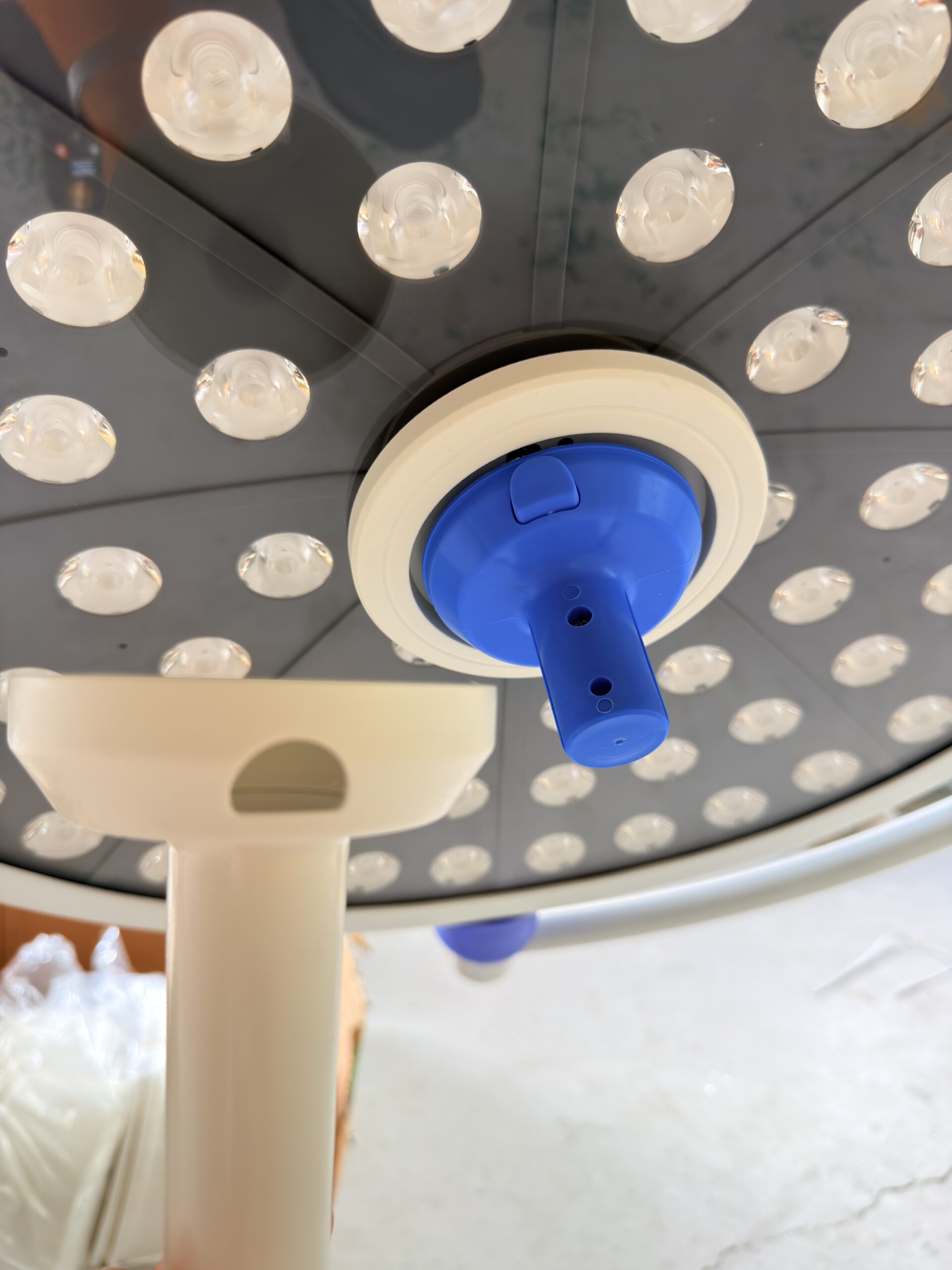

1. 4. Control del mango estéril

El mango estéril pone el ajuste directamente en las manos del cirujano sin romper la esterilidad. Es un mango desmontable, típicamente montado en el eje central del cabezal de la luz, que el cirujano agarra para reposicionar la luz y, en modelos avanzados, para ajustar la intensidad y el tamaño del campo a través de botones o un anillo giratorio. El mango es autoclavable, por lo que se esteriliza con el juego de instrumentos, o se cubre con una funda estéril de un solo uso. El concepto Sterile Control+ de Stryker ilustra la dirección que está tomando la industria: control completo de la luz desde el campo estéril, de modo que el operador nunca tenga que retroceder o tocar una superficie no estéril durante el procedimiento.

Para procedimientos donde el cirujano reposiciona la luz con frecuencia y precisión — microcirugía, trabajo en cavidades profundas, casos largos de ortopedia y cardiología — el mango estéril es el estándar de oro, y para muchos cirujanos es innegociable. Elimina la mayor fricción del flujo de trabajo en la iluminación quirúrgica: el momento en que el campo se mueve y el cirujano debe elegir entre ajustar la luz y mantener la esterilidad. Las compensaciones son el costo y el manejo — un mango autoclavable aumenta la carga de procesamiento de instrumentos y un mango enfundado añade costo consumible por caso. Pero donde importa un control preciso, estéril y accionado por el cirujano, nada más lo ofrece.

5. Control centralizado e integrado del quirófano

La quinta opción no es un dispositivo separado sino una capa de integración: la luz quirúrgica se convierte en un nodo de la red central de control del quirófano, comandada desde una estación de pared con pantalla táctil, una consola de enfermería o un sistema de gestión de sala que también controla la imagen y la iluminación ambiental. En un quirófano totalmente integrado, un solo toque puede recuperar una configuración preestablecida de iluminación, atenuar las luces ambientales y cambiar la alimentación del endoscopio a la pantalla principal en una sola acción. Esta es la dirección hacia la que se dirigen los quirófanos de alta gama, y el compañero natural del soporte médico y la infraestructura de integración que transporta los servicios de la sala; nuestra visión general de explica cómo se planifica esa columna vertebral. colgantes médicos explica cómo se planifica esa columna vertebral.

La ventaja es la consistencia y la eficiencia: las configuraciones preestablecidas del procedimiento eliminan la necesidad de ajustar cada parámetro manualmente, y una interfaz única en todo el departamento reduce la carga de capacitación y los errores. Las desventajas son el costo, la complejidad y la dependencia — el control integrado requiere planificación, cableado y puesta en marcha, introduce software que debe mantenerse y crea un único punto de fallo si la red o el panel central se caen. Por lo tanto, un quirófano integrado sensato siempre mantiene un respaldo local en la propia luz, de modo que el equipo nunca depende de la electrónica del edificio para ver el campo.

Comparación de las cinco opciones de control una al lado de la otra

Lea la tabla como un menú, no como una clasificación. Las especificaciones más fiables que vemos combinan un mango estéril o un panel táctil sellado en la cabecera — para que el cirujano nunca esté bloqueado — con un panel mural para el enfermero/a circulante. La capa integrada se añade luego cuando el presupuesto y el programa de la sala lo justifican, nunca como la única forma de controlar la luz.

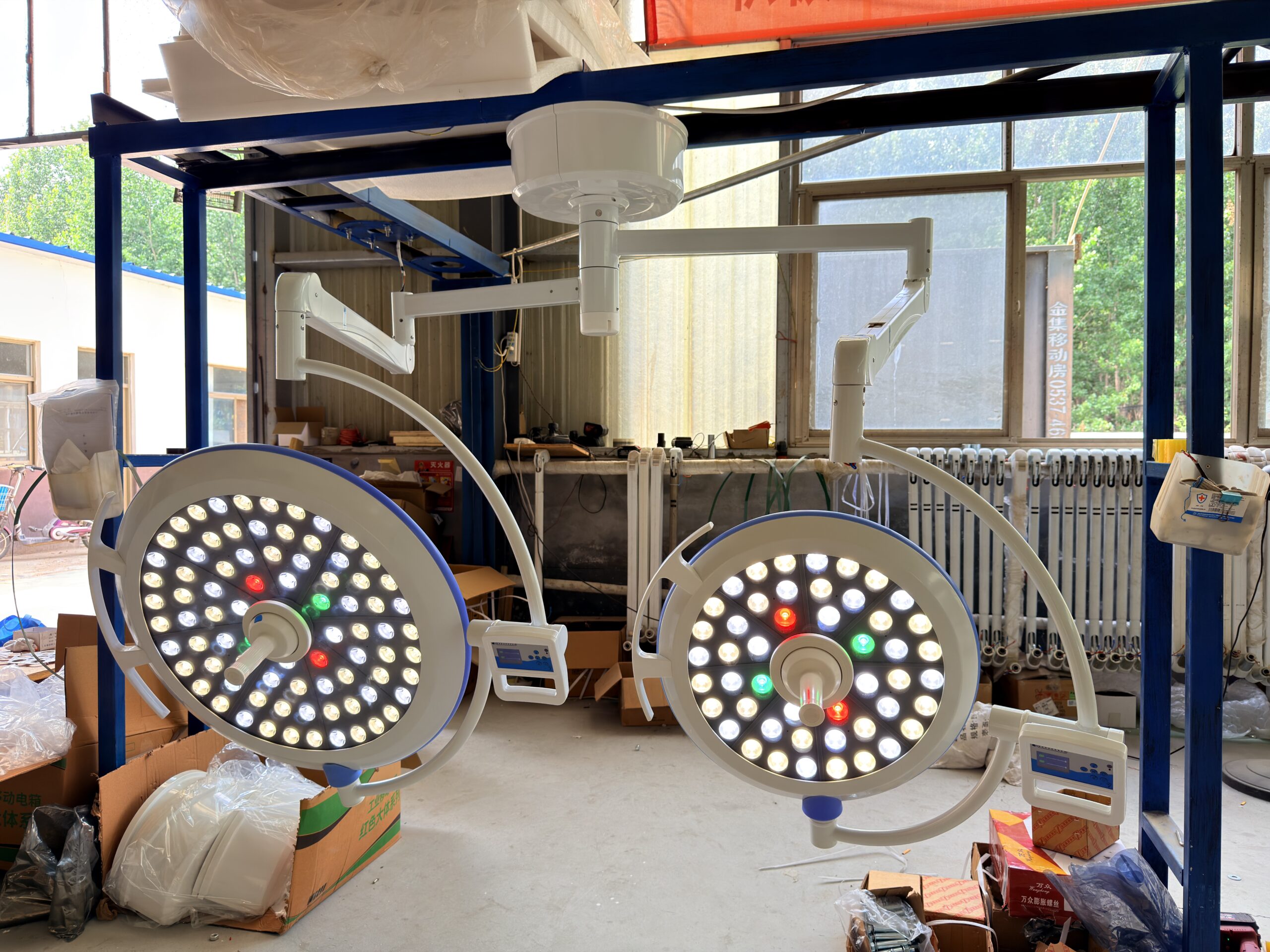

Desinfección y control de infecciones: cómo se comporta cada interfaz

El control de infecciones es donde la interfaz de control justifica su costo o se convierte en un pasivo, y es la dimensión más subestimada en la adquisición. Cada superficie en el quirófano se limpia entre procedimientos, a menudo con químicos agresivos — compuestos de amonio cuaternario, peróxido de hidrógeno acelerado o toallitas a base de alcohol — y las superficies de control se tocan más que casi cualquier otra cosa. Un control que atrapa líquidos, que tiene un bisel elevado o que utiliza un teclado de membrana con costuras defectuosas se degradará rápidamente y se convertirá en un reservorio de contaminación. La guía técnica del Departamento de Energía de EE. UU. sobre iluminación quirúrgica LED trata las superficies lisas, selladas y limpiables como un requisito de diseño, no como un detalle de acabado.

La jerarquía práctica es bastante consistente. Un panel táctil sellado con frente de vidrio y sin bisel se limpia tan bien como cualquier superficie en la sala, así que pregunte al fabricante por la clasificación IP del frente y confirme la compatibilidad química con su desinfectante. Un mango estéril autoclavado es, por definición, estéril al inicio de cada procedimiento — la posición más fuerte posible — mientras que un mango cubierto logra el mismo resultado a un costo de consumible. Un panel de pared detrás de vidrio sellado es fácil de limpiar pero está fuera del campo estéril, y un control remoto portátil es el eslabón más débil a menos que esté diseñado para una limpieza completa. Sea lo que sea que elija, resuelva la pregunta de compatibilidad con desinfectante por escrito antes de la compra; nuestra guía sobre protocolos de limpieza de luces quirúrgicas cubre cómo la química incorrecta agrieta las carcasas y anula las garantías.

Elección de un Sistema de Control según el Escenario Clínico

El sistema de control adecuado sigue del programa clínico de la sala, no de una preferencia por una tecnología. Recorra el flujo de trabajo real de cada tipo de sala y pregunte quién necesita controlar la luz, con qué frecuencia y desde dónde. Los patrones a continuación se repiten en los hospitales con los que trabajamos.

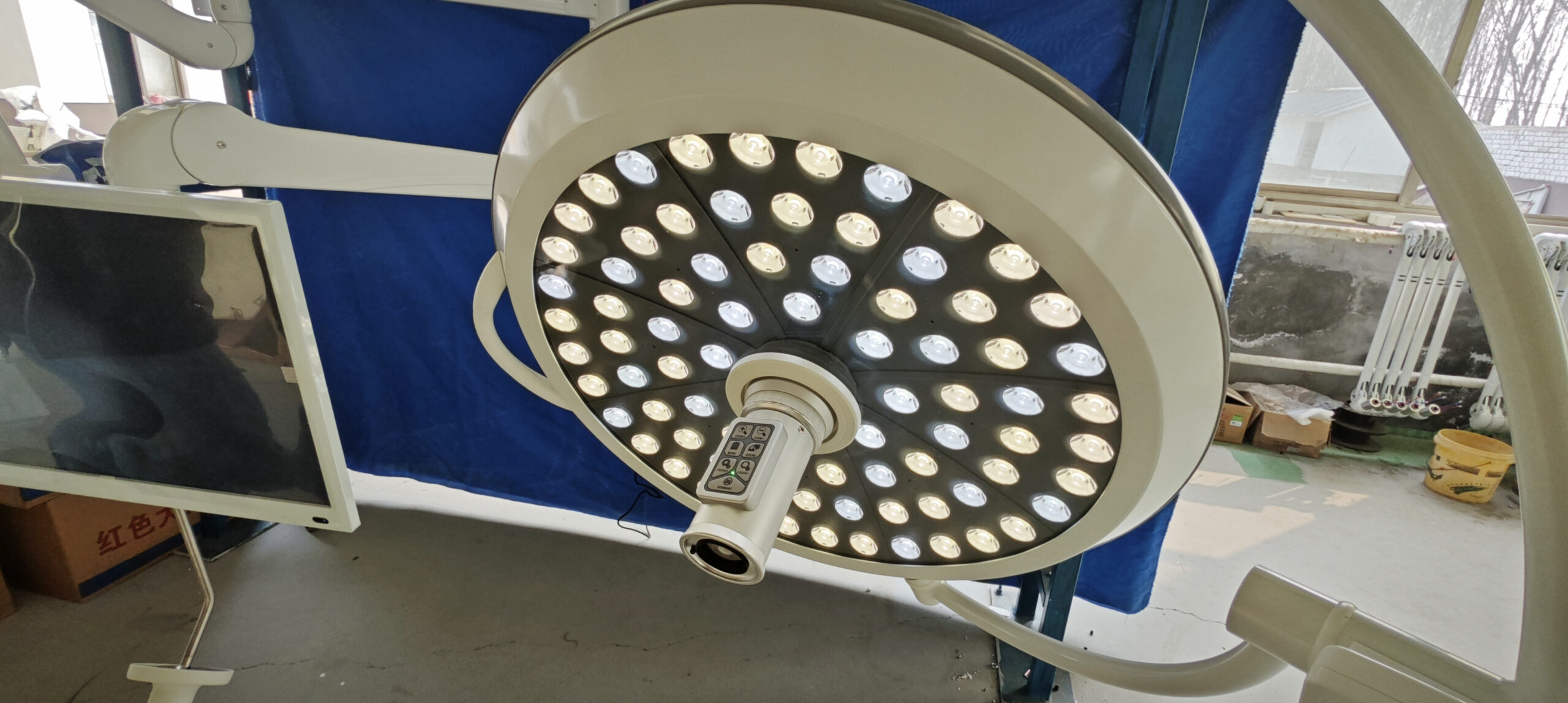

• Quirófano general principal: un panel táctil sellado montado en la cabeza más un panel de control en la pared para la enfermera circulante — ajuste al alcance del campo, y control de la sala por parte de la enfermera sin entrar en la zona estéril.
• Cirugía cardíaca, ortopédica y microcirugía: agregue un mango estéril. Estos son casos largos con reposicionamiento frecuente y preciso, y el mango estéril es la mejora de mayor valor para ellos.
• Quirófanos híbridos e integrados: control centralizado con preajustes de procedimiento, superpuesto a una interfaz local en la cabeza que actúa como respaldo.
• Salas de endoscopia y procedimientos menores: un panel táctil o control remoto portátil suele ser suficiente; los casos más cortos rara vez justifican un mango estéril o integración completa.
• Clínicas y proyectos de actualización: El control remoto portátil es la respuesta pragmática cuando no está justificado hacer cortes en las paredes para un panel fijo.

Dos principios se aplican independientemente del tipo de sala. Primero, estandarizar la interfaz dentro de un departamento para que el personal que rota entre salas no tenga que reaprender la luz cada vez; la consistencia es una característica de seguridad. Segundo, nunca permitir que un único método de control sea la única forma de comandar el campo — siempre debe haber una alternativa de respaldo. Al sopesar estas opciones con el programa general de la sala, nuestra quirófano llave en mano guía de planificación muestra cómo el control de iluminación se integra en el paquete completo de equipamiento e infraestructura.

Cumplimiento, Normas y la Lista de Verificación de Adquisiciones

La interfaz de control es parte del dispositivo regulado, por lo que está sujeta a las mismas normas que la cabeza de luz. La IEC 60601-2-41 Edición 3 (2021) establece los requisitos particulares para la seguridad básica y el rendimiento esencial de las luminarias quirúrgicas: iluminancia central, diámetro del campo de luz, profundidad de iluminación, temperatura de color y seguridad fotobiológica. Los controles están directamente implicados: la iluminancia debe ser ajustable en todo el rango declarado, cualquier control automático debe comportarse de manera predecible y el dispositivo debe permanecer seguro en condiciones normales y de fallo único. En la Unión Europea, la referencia armonizada es la EN IEC 60601-2-41 citada bajo el Reglamento de Dispositivos Médicos (MDR 2017/745), y se espera que el sistema de calidad del fabricante cumpla con la ISO 13485. Solicite el informe de ensayo de tipo según la edición actual, las funciones de control declaradas y sus rangos de funcionamiento, y las instrucciones validadas de limpieza y desinfección.

Una lista de verificación práctica de adquisiciones para el sistema de control mantiene la conversación concreta y comparable entre proveedores:

• ¿Qué métodos de control son estándar y cuáles son opcionales? Obtenga la configuración por escrito por tipo de sala.
• Para cualquier panel táctil: ¿cuál es el grado de protección IP del frontal y está validado contra los desinfectantes de su hospital?
• Para un mango estéril: ¿es autoclavable o tiene funda de un solo uso, y qué supone eso para la carga de procesamiento estéril o el costo de consumibles?
• Para un panel de pared: ¿está cableado durante la construcción y qué implica eso para su cronograma de renovación y presupuesto?
• Para control integrado: ¿cuál es la alternativa local de respaldo si la red o el panel central fallan, y cuál es el costo del mantenimiento del software?
• ¿Es la interfaz consistente en todas las salas que está equipando, para que el personal no tenga que reaprenderla sala por sala?
• ¿Cuál es la garantía de los componentes electrónicos de control, y están disponibles placas y paneles de repuesto durante la vida útil de la lámpara?

La disponibilidad de piezas de repuesto es el elemento que más a menudo se olvida. Una cabeza de luz puede durar bien más de una década, pero los componentes electrónicos de control, los paneles táctiles y los mangos son los que más desgaste y daños por manipulación sufren. Confirmar que las placas de control de repuesto, los paneles y los mangos estarán disponibles — y con qué plazo de entrega — le protege de que una lámpara de cinco años se vuelva inservible. Nuestra guía sobre mantenimiento de luces quirúrgicas y costo total de propiedad explica cómo tenerlo en cuenta en la decisión de compra.

Conclusión

El sistema de control de la luz quirúrgica es donde un equipo que cumple con las normas se convierte en uno utilizable. El panel táctil brinda ajuste al campo estéril cuando está sellado adecuadamente; el panel de pared permite a la enfermera circulante manejar la sala sin romper la esterilidad; el control remoto ofrece flexibilidad de bajo costo para clínicas y renovaciones; el mango estéril le da al cirujano un comando preciso y estéril durante casos largos y exigentes; y la integración centralizada conecta la luz a un quirófano completamente digital, siempre que se mantenga un respaldo local. Los errores ocurren cuando un hospital estandariza un método en todas las especialidades, o cuando la interfaz se decide por lo que el fabricante incluye como estándar en lugar del flujo de trabajo real de la sala.

Si está planificando un programa de quirófanos y desea una segunda opinión sobre la configuración de control adecuada para cada tipo de sala, envíenos la lista de salas, las especialidades clínicas y su protocolo de desinfección, y nuestro equipo de ingeniería le devolverá una especificación de control por sala con los requisitos de sellado, procesamiento estéril e integración detallados. Contáctenos con sus requisitos y nosotros nos encargamos a partir de ahí.

Preguntas Frecuentes

¿Qué opciones de control tienen las luces quirúrgicas?

Las luces quirúrgicas modernas ofrecen típicamente cinco opciones de control, a menudo en combinación: un panel táctil montado en el cabezal para ajuste en el campo estéril, un panel de control de pared operado por la enfermera circulante, un control remoto de mano para uso flexible o de renovación, un mango estéril que permite al cirujano reposicionar y ajustar la luz sin romper la esterilidad, e integración centralizada que incorpora la luz a la red de control del quirófano. Una luz bien especificada suele incluir dos o tres de estos para que cualquier miembro del equipo pueda comandar el campo desde donde esté, con una interfaz local siempre disponible como respaldo.

¿Qué es un control de panel táctil para luces quirúrgicas?

Un panel de control táctil es una superficie plana, generalmente capacitiva, montada en la cabeza de la luz o en el brazo, al alcance del campo estéril, que permite al operador ajustar la iluminación, el tamaño del campo de luz y la temperatura de color con la yema del dedo. Su ventaja es la inmediatez y un control suave y continuo que se desplaza con la luz. El factor crítico de calidad es el sellado: un panel con frente de vidrio y sin bisel, con una clasificación de protección de ingreso adecuada, se limpia fácilmente y soporta la desinfección, mientras que un panel mal sellado atrapa líquido y se convierte en un problema de control de infecciones. Siempre confirme la clasificación IP del panel y su compatibilidad con los desinfectantes de su hospital.

¿Pueden las luces quirúrgicas ser controladas por un mango estéril?

Sí. Un mango estéril es un agarre desmontable, generalmente en el eje central de la cabeza de la luz, que el cirujano usa para reposicionar la luz y, en modelos avanzados, para ajustar la intensidad y el tamaño del campo mediante botones o un anillo giratorio. El mango es autoclavable, por lo que se esteriliza con el conjunto de instrumentos, o se cubre con una funda estéril de un solo uso. Es la interfaz preferida para microcirugía, cirugía cardíaca, ortopédica y otros procedimientos largos donde el cirujano reposiciona la luz con frecuencia y no puede romper la esterilidad para hacerlo. Las compensaciones son una carga adicional de procesamiento estéril o costo de consumibles y una curva de aprendizaje modesta.

¿Qué es un panel de control de pared para operar luces?

Un panel de control de pared es una estación fija, generalmente montada cerca de la puerta o del área de lavado, que permite a la enfermera circulante comandar una o más luces en la sala — encendiéndolas y apagándolas, atenuándolas y seleccionando ajustes preestablecidos — sin ingresar al campo estéril. Las versiones con pantalla táctil también pueden gestionar la iluminación ambiental y otras funciones de la sala. Su fortaleza es la separación limpia entre el equipo estéril que trabaja en el campo y la enfermera no estéril que gestiona las luces. Debido a que es una instalación fija y cableada, debe planificarse en la distribución de la sala durante la construcción o renovación, y funciona mejor junto con un control montado en la cabeza que el cirujano pueda alcanzar durante el procedimiento.

¿Cómo elegir un sistema de control de luz quirúrgica?

Elija el sistema de control según el flujo de trabajo clínico de cada sala, no según una preferencia tecnológica. Para cirugía general, un panel táctil sellado más un panel de pared cubre la mayoría de las necesidades; para cirugía cardíaca, ortopédica y microcirugía, agregue un mango estéril; para salas híbridas e integradas, superponga ajustes preestablecidos centralizados sobre un respaldo local; y para clínicas y remodelaciones, un control remoto suele ser la respuesta pragmática. En todas las salas, estandarice la interfaz para que el personal no tenga que volver a aprenderla, nunca confíe en un solo método de control sin un respaldo, y confirme la compatibilidad con desinfectantes, las implicaciones de procesamiento estéril, la garantía y la disponibilidad de repuestos antes de comprar.
