Luz quirúrgica con cámara: Guía completa para la integración de video en el quirófano

Todo hospital universitario y centro quirúrgico de alto volumen enfrenta eventualmente la misma frustración: el cirujano tiene una visión perfecta del campo operatorio, pero todos los demás en la sala están estirando el cuello, tratando de adivinar qué ocurre debajo de los paños. Los residentes se pierden momentos críticos de enseñanza. Las revisiones de control de calidad dependen de notas escritas apresuradamente. Las consultas de telemedicina se degradan a descripciones de segunda mano transmitidas por el altavoz de un teléfono. La causa raíz es casi siempre la misma: la única persona con una línea de visión clara es quien sostiene el bisturí.

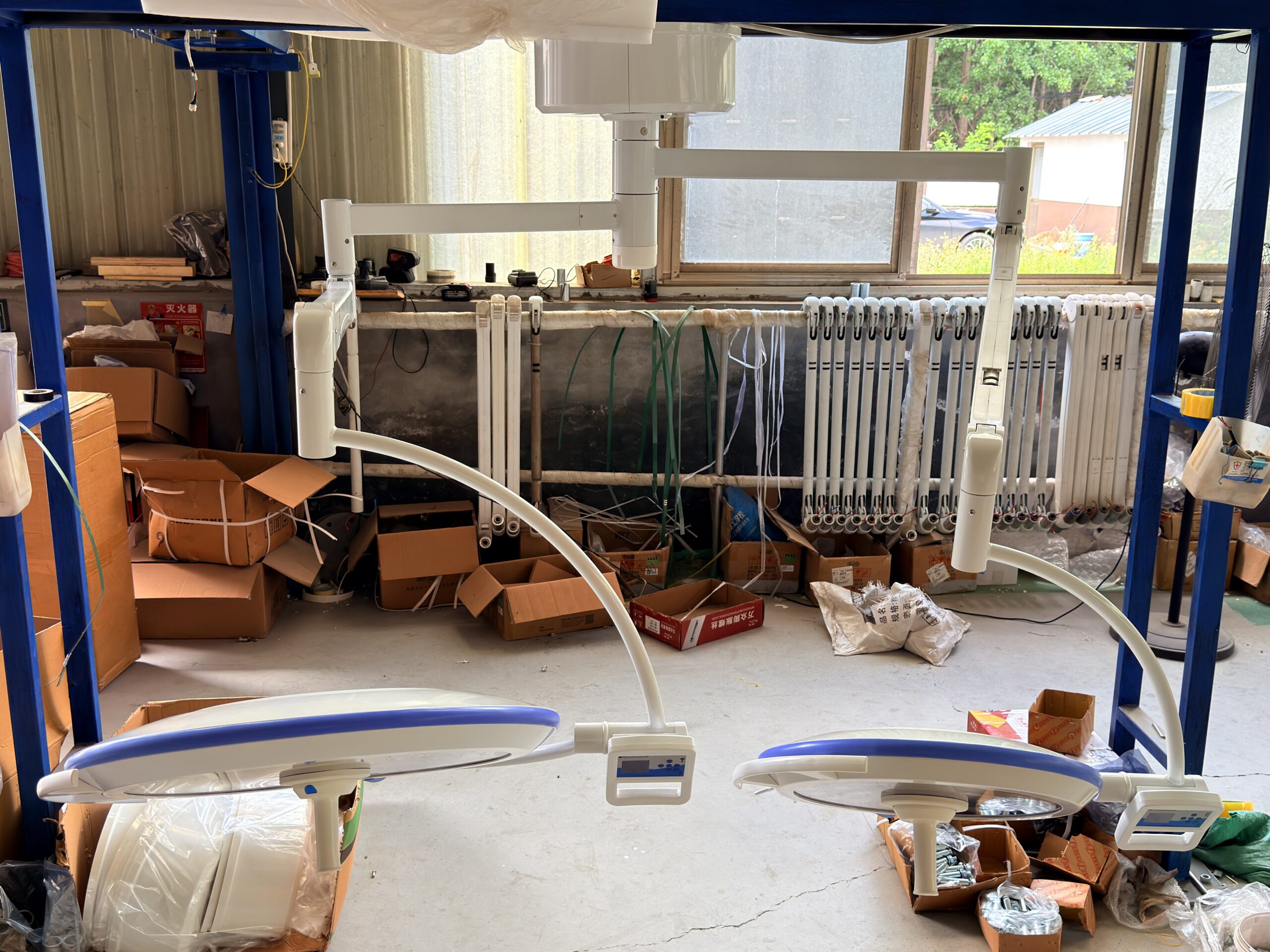

A Lámpara quirúrgica con cámara resuelve este problema desde su origen. Al colocar un sensor de imagen de alta definición en el centro óptico del cabezal de la lámpara —el punto exacto donde la iluminación converge en el campo quirúrgico—, el sistema captura un flujo de video coaxial, sin sombras, que refleja lo que ve el cirujano operante. Sin brazos externos. Sin cámaras de techo separadas que introduzcan error de paralaje. Sin un asistente sosteniendo un endoscopio en un ángulo incómodo mientras intenta mantener la esterilidad. La cámara simplemente reside donde ya reside la luz, y todo el equipo del quirófano accede simultáneamente a la misma perspectiva.

Habiendo trabajado en docenas de proyectos de equipos de quirófano en el Sudeste Asiático, Oriente Medio y África, he visto la diferencia entre un sistema de cámara-luz bien integrado y un accesorio añadido como una ocurrencia tardía. El primero transforma las rondas de enseñanza, la documentación médicolegal y la consulta remota. El segundo se convierte en un pisapapeles costoso que nadie recuerda encender. Esta guía recorre todo lo que los equipos de adquisiciones, ingenieros biomédicos y jefes de departamentos quirúrgicos necesitan evaluar antes de especificar una lámpara quirúrgica con cámara para su centro.

Por qué los quirófanos se están moviendo hacia lámparas con cámara integradas

La demanda de video intraoperatorio ha crecido mucho más allá de los hospitales universitarios académicos. Varias fuerzas convergentes hacen que la iluminación quirúrgica con cámara integrada sea una de las mejoras de quirófano más rápidamente adoptadas a nivel mundial:

• Educación quirúrgica y formación de residentes. Los programas acreditados bajo ACGME, GMC o marcos equivalentes requieren cada vez más horas documentadas de exposición operatoria. Una cámara en el cabezal de la lámpara graba cada caso automáticamente, construyendo una biblioteca de video con capacidad de búsqueda sin añadir carga de trabajo al cirujano tratante.
• Documentación médicolegal. En entornos litigiosos, un registro de video sin editar del procedimiento proporciona evidencia objetiva de la técnica, cumplimiento del consentimiento y toma de decisiones intraoperatoria.
• Telemedicina y supervisión remota. La inversión en infraestructura post-pandemia significa que muchos hospitales ahora tienen el ancho de banda para transmisión en vivo en 4K. Una alimentación de video coaxial permite que un especialista externo guíe un paso complejo en tiempo real.
• Control de calidad y revisión de morbilidad-mortalidad. Los registros en video permiten un análisis retrospectivo de complicaciones sin depender de notas operatorias subjetivas.
• Participación del paciente. Algunas instalaciones comparten clips de procedimientos editados con los pacientes durante las consultas postoperatorias, mejorando la comprensión y los índices de satisfacción.

Por mi experiencia poniendo en funcionamiento quirófanos en tres continentes, el arrepentimiento más común que escucho de los administradores de instalaciones es no haber comprado la cabeza de luz preparada para cámara desde el principio. Adaptar una cámara a una luz que nunca fue diseñada para ello casi siempre significa calidad de imagen comprometida, garantías anuladas y problemas de control de infecciones.

Cómo la Iluminación Coaxial Elimina Sombras y Paralaje

La ventaja definitoria de una luz quirúrgica con cámara sobre cualquier sistema de grabación externo es la alineación coaxial. En una configuración de cámara aérea convencional, ya sea montada en un brazo, un soporte de pared o un pedestal separado, la lente se encuentra en un ángulo diferente al de la fuente de iluminación. Este desfase geométrico crea dos problemas:

• Error de paralaje. La cámara ve el campo quirúrgico desde una perspectiva ligeramente diferente a la del cirujano. Los instrumentos, las manos y los separadores ocultan estructuras que son claramente visibles para el operador, haciendo que la grabación sea engañosa para la enseñanza o la revisión.
• Artefactos de sombra. Debido a que la luz y la cámara provienen de diferentes vectores, las manos del cirujano proyectan sombras directamente en la línea de visión de la cámara, produciendo manchas oscuras exactamente donde ocurre la acción.

Un sistema coaxial elimina ambos problemas. El sensor de la cámara se sitúa en el centro geométrico del conjunto de LED, el mismo punto desde el cual la luz irradia hacia la herida. Cada fotón que ilumina el campo también define el eje óptico de la cámara. El resultado es una imagen de video que está iluminada exactamente como el cirujano la percibe: libre de sombras, de alto contraste y sin distorsión de perspectiva.

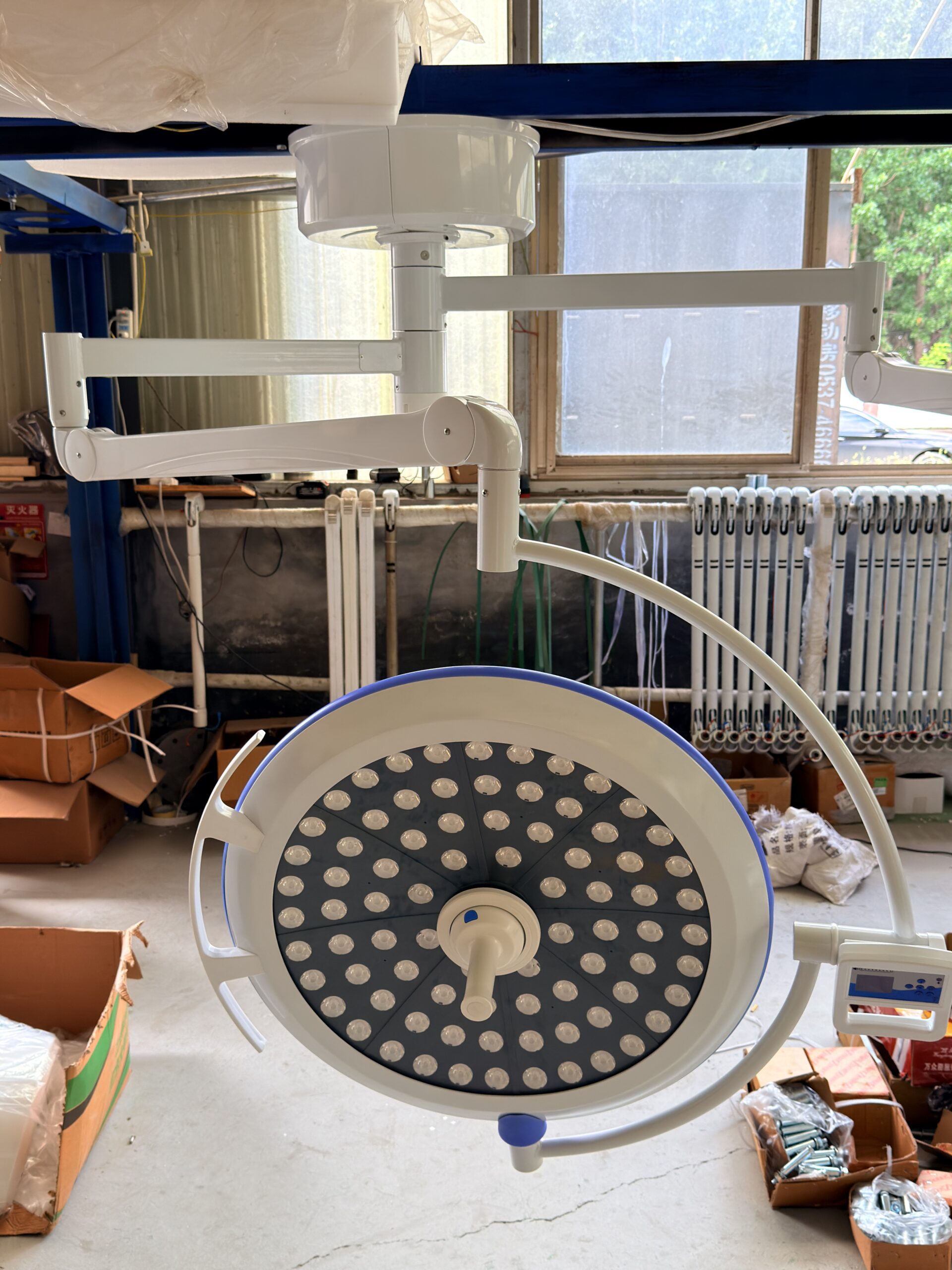

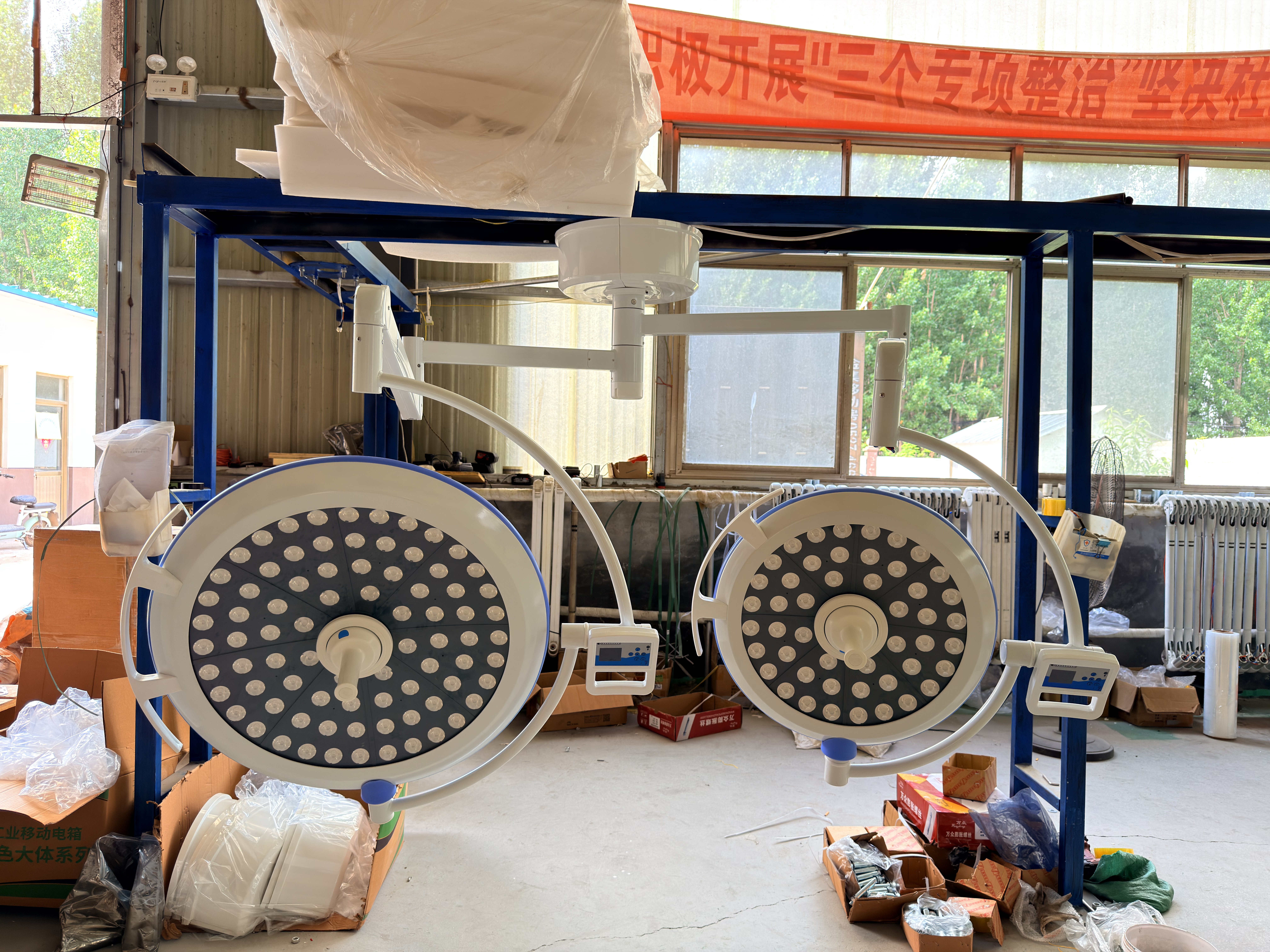

Los principales fabricantes implementan esto de diferentes maneras. Algunos, como la plataforma Helux Pro de Baxter, diseñan cada cabeza de luz como “preparada para cámara” con una interfaz central estandarizada, permitiendo que un módulo de cámara 4K se inserte en cualquier momento del ciclo de vida del producto. Otros, como el StrykeCam HD de Stryker, montan un sensor 1080p con zoom óptico de 20x directamente en el medio de la cabeza de luz. La serie Inspital LD ofrece opciones Full HD o 4K posicionadas en el centro óptico del cono de luz, asegurando que la perspectiva grabada corresponda exactamente al punto de vista del operador.

Resolución, Zoom y Calidad de Imagen: Qué Especificar

No todas las cámaras de luz quirúrgica son iguales. Al redactar su especificación técnica o evaluar cotizaciones de proveedores, estos son los parámetros de imagen que más importan:

Para la mayoría de los hospitales universitarios, Full HD a 60 fps con un zoom óptico de 20x o superior representa el punto óptimo actual entre costo y utilidad clínica. Sin embargo, las instalaciones que planifiquen ciclos de vida del equipo de cinco a diez años deberían considerar seriamente 4K. Los costos de ancho de banda y almacenamiento han disminuido sustancialmente, y las grabaciones en 4K protegen su videoteca para el futuro ante aplicaciones emergentes como la anotación quirúrgica asistida por IA, el conteo automatizado de instrumentos y las superposiciones de realidad aumentada.

Preste mucha atención a la reproducción del color del sensor de la cámara en relación con el CRI (índice de reproducción cromática) de la luz. Una luz quirúrgica puede ofrecer un CRI Ra de 96 o superior, pero si el sensor de la cámara tiene una fidelidad de color deficiente, los tonos de los tejidos grabados se verán deslavados o artificialmente saturados. Especifique un sistema de cámara que admita al menos un muestreo de color de 10 bits 4:2:2 para preservar el valor diagnóstico de las grabaciones.

Un consejo práctico del campo: solicite siempre una demostración en vivo con la cámara grabando en una cavidad oscura — un abordaje torácico o pélvico simulado funciona bien. Es aquí donde los sensores baratos producen ruido, pierden precisión de color y no mantienen la exposición. Si el proveedor no puede demostrar imágenes limpias en un escenario de cavidad profunda, aléjese.

Métodos de integración: módulos de cámara integrados versus complementarios

Existen dos arquitecturas fundamentales para agregar capacidad de video a una luz quirúrgica, y la elección tiene implicaciones significativas para el control de infecciones, el mantenimiento y el costo a largo plazo.

Cámara integrada (de fábrica)

El sensor de la cámara, el conjunto de lentes y la electrónica de procesamiento de señales están sellados dentro del cabezal de luz durante la fabricación. Las ventajas incluyen:

• Protección de ingreso IP54 o superior sin problemas: sin cables ni conectores externos que comprometan el campo estéril
• Alineación coaxial garantizada por calibración de fábrica; no se necesita ajuste en campo
• Contrato de mantenimiento de un solo dispositivo que cubre tanto la iluminación como la obtención de imágenes
• Estética más limpia sin hardware sobresaliente

La desventaja es que si el módulo de la cámara falla, es posible que sea necesario reparar o reemplazar todo el cabezal de luz. Algunos fabricantes mitigan esto con cartuchos de cámara intercambiables en caliente que se pueden reemplazar en menos de dos minutos sin herramientas.

Módulo de cámara adicional (retrofit)

Una unidad de cámara separada se acopla a un punto de montaje estandarizado en el cabezal de luz, generalmente el zócalo central del mango o un riel dedicado. Este enfoque ofrece:

• Menor desembolso de capital inicial; la cámara se puede comprar por separado cuando el presupuesto lo permita
• Capacidad de actualizar la cámara independientemente de la luz (por ejemplo, cambiar un módulo de 1080p por 4K sin reemplazar la luminaria)
• Reparación más sencilla: una cámara fallida no deja la luz fuera de servicio

Sin embargo, las cámaras retrofit introducen superficies adicionales que deben limpiarse y cubrirse, y el enrutamiento del cable debe gestionarse cuidadosamente para evitar enganches en el campo estéril. Verifique que el módulo adicional tenga su propia certificación IEC 60601-1 en lugar de depender de la listación de la luz principal.

Conexión a los sistemas de información hospitalaria: DICOM, HL7 y enrutamiento de video

Una luz quirúrgica con cámara solo tiene el valor del flujo de trabajo al que se conecta. De forma aislada, las grabaciones en una tarjeta SD local quedarán guardadas en un cajón. El verdadero retorno de la inversión se produce cuando la transmisión de video se integra con la infraestructura digital más amplia del hospital.

Las plataformas modernas de integración de quirófano, como las ofrecidas por EIZO (CuratOR), Getinge (Tegris) y Rein Medical (SMART OR), proporcionan la capa de middleware entre la cámara del cabezal de luz y los sistemas informáticos del hospital. Los puntos clave de integración incluyen:

• DICOM (Imagen Digital y Comunicaciones en Medicina). Permite que el sistema de cámara obtenga datos demográficos del paciente y del procedimiento de la lista de trabajo RIS/HIS, etiquete el video grabado con la identificación correcta del paciente y envíe imágenes fijas o clips de video a PACS para archivo a largo plazo junto con imágenes de radiología y patología.
• HL7 (Nivel Siete de Salud). Proporciona la columna vertebral de mensajería para comunicar eventos de inicio/parada de procedimientos, identificadores de cirujanos y datos de programación de quirófanos entre la plataforma de integración y el sistema de información hospitalaria.
• Video sobre IP (SMPTE ST 2110 / NDI). Las instalaciones más nuevas enrutan video 4K como paquetes IP sobre infraestructura Ethernet estándar, eliminando el cableado SDI dedicado y permitiendo una distribución flexible de señales a cualquier monitor, servidor de grabación o punto final de transmisión en la red.
• Transmisión RTSP / RTMP. Para telemedicina y transmisiones de enseñanza en vivo, la plataforma de integración puede transcodificar la transmisión de la cámara en protocolos de transmisión estándar consumibles por software de videoconferencia o sistemas de gestión de aprendizaje.

Al especificar su quirófano llave en mano proyecto, insista en que el formato de salida de la cámara de la lámpara quirúrgica (3G-SDI, 12G-SDI, HDMI 2.0 o IP) se confirme compatible con la plataforma de integración de quirófano elegida antes de la compra. Los formatos de señal no coincidentes son la causa número uno de retrasos en la puesta en marcha en proyectos de cámara-lámpara en los que he participado.

Consideraciones Regulatorias y de Seguridad

Una lámpara quirúrgica con cámara es un dispositivo médico que combina dos funciones reguladas: iluminación (regida por la IEC 60601-2-41 para luminarias quirúrgicas) e imagen (sujeta a la seguridad general IEC 60601-1 y la compatibilidad electromagnética IEC 60601-1-2). Dependiendo de su mercado, el sistema combinado debe contar con la aprobación regulatoria adecuada:

• UE / EEE: Marcado CE bajo MDR 2017/745. El módulo de cámara, si realiza funciones adyacentes al diagnóstico (p. ej., evaluación de perfusión tisular), puede elevar el dispositivo a Clase IIa o superior, requiriendo la intervención de un Organismo Notificado.
• Estados Unidos: Autorización FDA 510(k) o clasificación De Novo. La estrategia del dispositivo de referencia es importante: una cámara comercializada únicamente para documentación tiene un camino más sencillo que una que afirme capacidades de imagen diagnóstica.
• Otros mercados: Muchos países en el CCG, la ASEAN y África aceptan la autorización CE o FDA como base para el registro local, pero siempre verifíquelo con la autoridad reguladora nacional.

Desde el punto de vista del control de infecciones, el módulo de la cámara debe soportar los mismos protocolos de reprocesamiento que el cabezal de luz. Confirme que la carcasa tolere desinfectantes de grado hospitalario (compuestos de amonio cuaternario, peróxido de hidrógeno acelerado o alcohol isopropílico al 70%) sin agrietarse, amarillearse ni degradar los sellos. Solicite al fabricante pruebas de compatibilidad documentadas, idealmente un estudio de limpieza de 500 ciclos.

La compatibilidad electromagnética merece especial atención en los quirófanos híbridos donde el sistema de cámara y luz opera junto con arcos en C, unidades electroquirúrgicas y equipos de navegación. Verifique que la cámara cuente con la certificación IEC 60601-1-2 Edición 4 y que el fabricante ofrezca orientación sobre las distancias mínimas de separación de los dispositivos emisores de RF.

Lista de verificación de selección: qué evaluar antes de comprar

Utilice esta lista de verificación estructurada al comparar opciones de cámaras para luces quirúrgicas en su instalación. La he perfeccionado a lo largo de múltiples ciclos de adquisición y evaluaciones de licitaciones.

• Rendimiento óptico: Resolución mínima de 1080p; zoom óptico de 20x o superior; autoenfoque con anulación manual; calibración del balance de blancos que coincida con el rango de temperatura de color de la luz (típicamente 3.500-5.000 K).
• Compatibilidad de iluminación: La cámara no debe reducir la iluminancia máxima de la luz (típicamente 120.000-160.000 lux a 1 m) ni degradar el CRI. Solicite informes de pruebas fotométricas con y sin el módulo de cámara instalado.
• Esterilidad y limpieza: Clasificación IP de la carcasa de la cámara; compatibilidad validada con desinfectantes; disponibilidad de cubiertas o paños estériles de un solo uso diseñados para la geometría específica del módulo.
• Salida de señal: Confirme que el formato de salida coincide con su plataforma de integración de quirófano. La salida dual (por ejemplo, 12G-SDI y flujo IP simultáneos) proporciona la máxima flexibilidad.
• Grabación y almacenamiento: ¿El sistema incluye grabación local o depende de un grabador externo? ¿Cuál es la duración máxima de grabación continua? ¿Existe etiquetado automático de datos del paciente mediante DICOM MWL?
• Mantenimiento y garantía: ¿La cámara está cubierta por el mismo contrato de servicio que la luz? ¿Cuál es el tiempo medio entre fallos (MTBF) del módulo de cámara? ¿Hay módulos de cámara de repuesto disponibles para intercambio en caliente?
• Documentación reglamentaria: Alcance del certificado CE, número de la FDA 510(k) (si corresponde), informes de prueba IEC 60601 y certificado del sistema de calidad ISO 13485 del fabricante.
• Costo total de propiedad: Considere no solo el precio de compra, sino también las tarifas anuales de servicio, los paños consumibles, la infraestructura de almacenamiento y las posibles licencias de plataforma de integración.

Para un marco más amplio sobre la evaluación de las especificaciones de las lámparas quirúrgicas, nuestro guía de compra de luz quirúrgica LED cubre la iluminancia, la temperatura de color y las consideraciones de configuración del brazo que se aplican igualmente a los modelos equipados con cámara.

Conclusión

Una lámpara quirúrgica con cámara ya no es un lujo reservado para los centros académicos emblemáticos. La tecnología ha madurado hasta el punto de que incluso los hospitales de distrito y los centros de cirugía ambulatoria pueden implementar imágenes coaxiales HD o 4K sin una interrupción significativa del flujo de trabajo. La clave para una implementación exitosa radica en tratar la cámara no como un accesorio, sino como una parte integral del sistema de iluminación quirúrgica: especificada, adquirida y mantenida como una sola unidad.

Comience con una definición clara de su caso de uso principal: enseñanza, documentación, telemedicina o los tres. Haga coincidir la resolución y el zoom con ese caso de uso. Verifique el cumplimiento normativo para su mercado. Confirme la compatibilidad del formato de señal con su plataforma de integración de quirófano. Y, sobre todo, elija un fabricante que diseñe la cámara y la luz como un sistema óptico unificado en lugar de acoplar uno al otro.

Si está planeando una actualización del quirófano o un proyecto de nueva construcción y desea analizar las opciones de iluminación quirúrgica integrada con cámara, contacte a nuestro equipo de ingeniería para una consulta técnica sin compromiso. Podemos revisar las dimensiones de su sala, la infraestructura de TI existente y los requisitos clínicos para recomendar la configuración adecuada.

Preguntas Frecuentes

¿Pueden las luces quirúrgicas tener cámaras integradas?

Sí. Muchos fabricantes modernos de lámparas quirúrgicas ofrecen módulos de cámara integrados de fábrica sellados dentro del cabezal de la lámpara. Estas cámaras integradas se sitúan en el centro óptico del conjunto de LED, proporcionando una visión coaxial del campo quirúrgico. Los sistemas van desde Full HD (1080p) hasta resolución 4K UHD nativa, con capacidades de zoom óptico de 20x a 30x. El diseño integrado mantiene el grado de protección IP del cabezal de la lámpara y la integridad del control de infecciones, a diferencia de las cámaras montadas externamente que agregan cables y superficies al campo estéril.

¿Para qué se utiliza una luz quirúrgica con cámara?

Una lámpara quirúrgica con cámara sirve para múltiples propósitos clínicos y administrativos: registrar procedimientos para la educación quirúrgica y la formación de residentes, crear documentación medicolegal de la técnica operatoria, permitir consultas de telemedicina en vivo con especialistas remotos, apoyar revisiones de garantía de calidad y morbilidad-mortalidad, y facilitar la participación del paciente a través de la revisión de videos postoperatorios. La posición coaxial de la cámara asegura que la perspectiva grabada coincida exactamente con lo que ve el cirujano operante.

¿Qué resolución tiene una cámara de luz quirúrgica?

Las cámaras de lámparas quirúrgicas están disponibles en tres niveles principales de resolución: HD (1280 x 720), Full HD (1920 x 1080) y 4K UHD (3840 x 2160). Full HD a 60 fps con zoom óptico de 20x es la opción principal actual para la enseñanza y la documentación. Los sistemas 4K se especifican cada vez más para instalaciones que planifican ciclos de vida de equipos largos, ya que la mayor resolución admite aplicaciones emergentes como anotaciones asistidas por IA y superposiciones de realidad aumentada. La mayoría de los sistemas emiten a través de 3G-SDI, 12G-SDI o HDMI 2.0.

¿Cómo funciona la integración de video en la luz quirúrgica?

El módulo de la cámara en el cabezal de la lámpara emite una señal de video digital (SDI, HDMI o basada en IP) a una plataforma de integración de quirófano. Esta plataforma enruta la alimentación simultáneamente a monitores en la sala, servidores de grabación y puntos finales de transmisión. A través de interfaces DICOM y HL7, el sistema obtiene datos del paciente del sistema de información hospitalaria, etiqueta las grabaciones con la identificación correcta del paciente y archiva el material en PACS. Las plataformas modernas admiten estándares de video sobre IP como SMPTE ST 2110 para una distribución de señal flexible y sin cables a través de la red hospitalaria.

¿Se pueden utilizar las cámaras de luz quirúrgica para la enseñanza?

Absolutamente. Las cámaras de lámparas quirúrgicas son una de las herramientas más efectivas para la educación operatoria. Debido a que la cámara captura el punto de vista exacto del cirujano con iluminación coaxial, los residentes y estudiantes ven precisamente lo que ve el cirujano tratante, sin error de paralaje ni artefactos de sombra. El material se puede grabar automáticamente para cada caso, creando una videoteca indexada y buscable por tipo de procedimiento, cirujano y estado de consentimiento del paciente. Las transmisiones en vivo se pueden enviar a salas de conferencias, hospitales remotos o plataformas de videoconferencia para enseñanza y supervisión en tiempo real.
